吹胀式蒸发器的制作方法有哪些

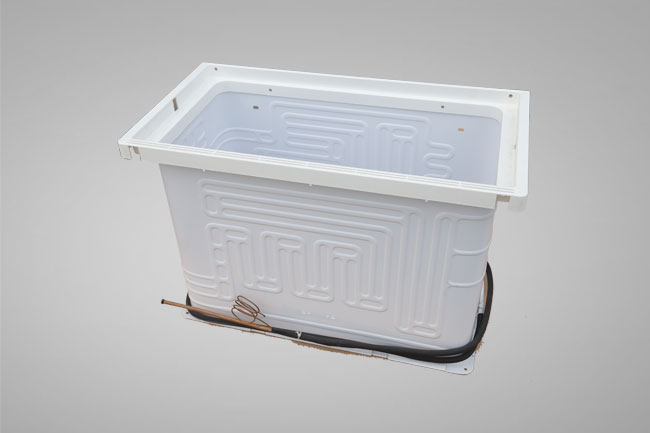

     本发明属于蒸发器领域，具体是一种吹胀式蒸发器复铝板的生产方法。该方法通过铝板的退火、辊刷、印刷、覆板、热轧等步骤后形成吹胀式蒸发器复铝板。本发明生产的复铝板制造的冰箱吹胀式蒸发器

热转换效率高，使用寿命长，而且生产效率高，生产线自动化程度高，成本低。

     吹胀式蒸发器复铝板的生产方法，它包括如下步骤：a、将分切后的铝板进行退火，退火的温度是470℃?510℃，时间是7h?8h，然后常温冷却；b、通过铝板打毛机辊刷铝板将铝板一面打毛，使铝板其中一

面具有粗糙度；c、在铝板粗糙的一面进行印刷石墨，在铝板表面形成石墨线路，然后进入烘道烘干，烘道的温度是120℃?150℃，时间是3min?5min；d、在烘干后的铝板上具有石墨的表面覆一层铝板形成双层铝

板，然后放入连续炉加热48min?52min，温度是555℃?585℃；e、对从连续炉出来的双层铝板进行热轧延压形成复铝板，热轧延压的同时在双层铝板上淋冷却液进行冷却；f、对复铝板进行退火，温度是410℃?

450℃，时间是3.5h?4.5h；g、对退火后的复铝板通过矫平机进行矫直，然后进行钻吹气用的工艺孔，工艺孔在石墨线路上。
