冰箱常用吹胀式蒸发器的类型分类

     冰箱吹胀式蒸发器分为自然冷却和强迫风冷两种。按结构型式不同，主要有铝复合板式、管板式、单脊翅片式、翅片盘管式和多层搁架式。翅片盘管式用于强迫风冷，其他用于自然冷却。

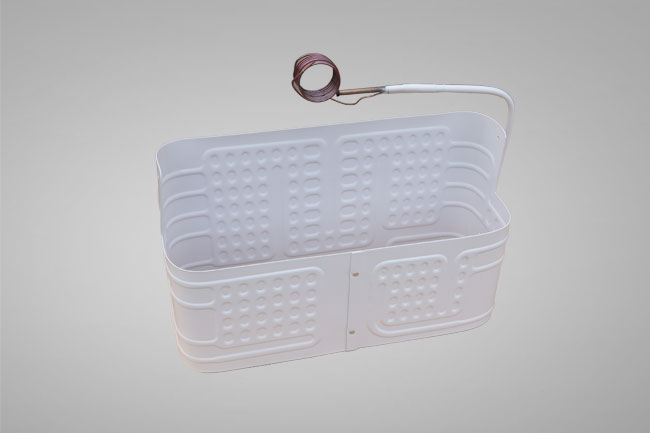

     (1)铝复合扳式 铝复合板式吹胀式蒸发器由两块铝板复合而成。这种吹胀式蒸发器的管路流程可多路并联又无接头，压力损失小，并且管路密集和直接传热，传热效率高。但由于管壁薄，在手动除霜或者取用冻结其上的食品时容易破损漏气，或造成管道内部串通而影响制冷效果。

     (2)管板式 管板式吹胀式蒸发器的是将蒸发盘管粘附于长方盒壳板外表面而制成的。由于这种吹胀式蒸发器的制造工艺简单，不易破损，即使内壁破损也不会导致制冷泄漏，因而现在生产的直冷式冰箱较多采用这种方式。它的缺点是为避免压力损失太大，盘管的长度受到一定的限制；而且锋道的间距较大，管道与壁板之间温差比较大，因此传热效率较低。

     (3)单脊翅片式 尊脊翅片管式吹胀式蒸发器是由挤压成型的异形带单脊式翅片铝管弯制而成，翅片高度20mm左右。这种吹胀式蒸发器结构简单、加工方便、传热性好，但因不能形成封闭或半封闭的容器，故主要用作双门直冷式冰箱冷藏室的吹胀式蒸发器。

     (4)翅片盘管式 翅片盘管式吹胀式蒸发器有铜管铝翅片式，也有铝管铝翅片式。铜管铝翅片式的结构是由冲制好的铝翅片套入u形的铜管中，再经胀管加工使翅片均匀紧密地与铜管接触，然后用u形铜管小弯头将相邻u形管焊接串接而成。这种吹胀式蒸发器传热效率高、占用空间小，一般用于强制风冷式(即全自动无霜)冰箱中。

     (5)多层搁架式吹胀式蒸发器 其特点是吹胀式蒸发器兼作搁架，具有冷冻效率高，结构紧凑等优点，主要用于立式冷冻箱的制冷系统。此外，冰箱吹胀式蒸发器管路的末端一般都还紧密连接一小段比管路要粗一些的圆管，称为积液管。它的作用是使在吹胀式蒸发器中未能汽化的少量液态制冷剂完全汽化，以防止压缩机吸人液态制冷剂导致液击冲缸事故。
